komponen komponen komputer

KOMPONEN ELEKTRONIKA


DIAC

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

Langsung ke: navigasi, cari
DIAC
DIAC
DIAC merupakan salah satu jenis dioda SCR, namun memiliki dua terminal (elektroda) saja, berbeda dengan "saudaranya" yang memiliki tiga terminal, TRIAC.
Simbol DIAC pada skema elektronik:
Gambar diagram dibawah memperlihatkan struktur dalam pada DIAC.
Pada diagram menunjukkan ada lima lapisan dalam DIAC, memiliki dua terminal yaitu terminal 1 (T1) and terminal 2 (T2).
Pada gambar atas diperlihatkan polaritas pada DIAC.

Dioda cahaya

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

(Dialihkan dari Dioda pemancar cahaya)
Langsung ke: navigasi, cari
LED
LED
Light Emmiting Dioda atau lebih dikenal dengan sebutan LED (light-emitting diode) adalah suatu semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika diberi tegangan maju.
Gejala ini termasuk bentuk elektroluminesensi. Warna yang dihasilkan bergantung pada bahan semikonduktor yang dipakai, dan bisa juga dekat ultraviolet, tampak, atau inframerah.

Daftar isi

[sembunyikan]

[sunting] Teknologi LED


[sunting] Fungsi fisikal

Sebuah LED adalah sejenis dioda semikonduktor istimewa. Seperti sebuah dioda normal, dia terdiri dari sebuah chip bahan semikonduktor yang diisi penuh, atau di-dop, dengan ketidakmurnian untuk menciptakan sebuah struktur yang disebut p-n junction. Pembawa-muatan - elektron dan lubang mengalir ke junction dari elektroda dengan voltase berbeda. Ketika elektron bertemu dengan lubang, dia jatuh ke tingkat energi yang lebih rendah, dan melepas energi dalam bentuk photon.

[sunting] Emisi cahaya

Panjang gelombang dari cahaya yang dipancarkan, dan oleh karena itu warnanya, tergantung dari energi bandgap dari bahan yang membentuk pn junction. Sebuah dioda normal, biasanya terbuat dari silikon atau germanium, memancarkan cahaya tampak dekat-inframerah, tetapi bahan yang digunakan untuk sebuah LED memiliki energi bandgap antara cahaya dekat-inframerah, tampak, dan dekat-ultraungu.

[sunting] Material LED

Pengembangan LED dimulai dengan alat inframerah dan merah dibuat dengan gallium arsenide. Perkembagnan dalam ilmu material telah memungkinkan produksi alat dengan panjang gelombang yang lebih pendek, menghasilkan cahaya dengan warna bervariasi.
LED konvensional terbuat dari mineral inorganik yang bervariasi, menghasilkan warna sebagai berikut:
  • aluminium gallium arsenide (AlGaAs) - merah dan inframerah
  • gallium aluminium phosphide - hijau
  • gallium arsenide/phosphide (GaAsP) - merah, oranye-merah, oranye, dan kuning
  • gallium nitride (GaN) - hijau, hijau murni (atau hijau emerald), dan biru
  • gallium phosphide (GaP) - merah, kuning, dan hijau
  • zinc selenide (ZnSe) - biru
  • indium gallium nitride (InGaN) - hijau kebiruan dan biru
  • indium gallium aluminium phosphide - oranye-merah, oranye, kuning, dan hijau
  • silicon carbide (SiC) as substrate - biru
  • diamond (C) - ultraviolet
  • silicon (Si) as substrate - biru (dalam pengembangan)
  • sapphire (Al2O3) as substrate - biru


Dioda Zener

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

(Dialihkan dari Diode Zener)
Langsung ke: navigasi, cari
Simbol dioda zener.
Simbol dioda zener.
Sebuah dioda biasanya dianggap sebagai alat yang menyalurkan listrik ke satu arah, namun Dioda Zener dibuat sedemikian rupa sehingga arus dapat mengalir ke arah yang berlawanan jika tegangan yang diberikan melampaui batas "tegangan rusak" (breakdown voltage) atau "tegangan Zener".
Dioda yang biasa tidak akan mengijinkan arus listrik untuk mengalir secara berlawanan jika dicatu-balik (reverse-biased) di bawah tegangan rusaknya. Jika melampaui batas tegangan rusaknya, dioda biasa akan menjadi rusak karena kelebihan arus listrik yang menyebabkan panas. Namun proses ini adalah reversibel jika dilakukan dalam batas kemampuan. Dalam kasus pencatuan-maju (sesuai dengan arah gambar panah), dioda ini akan memberikan tegangan jatuh (drop voltage) sekitar 0.6 Volt yang biasa untuk dioda silikon. Tegangan jatuh ini tergantung dari jenis dioda yang dipakai.
Sebuah dioda Zener memiliki sifat yang hampir sama dengan dioda biasa, kecuali bahwa alat ini sengaja dibuat dengan tengangan rusak yang jauh dikurangi, disebut tegangan Zener. Sebuah dioda Zener memiliki p-n junction yang memiliki doping berat, yang memungkinkan elektron untuk tembus (tunnel) dari pita valensi material tipe-p ke dalam pita konduksi material tipe-n. Sebuah dioda zener yang dicatu-balik akan menunjukan perilaku rusak yang terkontrol dan akan melewatkan arus listrik untuk menjaga tegangan jatuh supaya tetap pada tegangan zener. Sebagai contoh, sebuah diode zener 3.2 Volt akan menunjukan tegangan jatuh pada 3.2 Volt jika diberi catu-balik. Namun, karena arusnya tidak terbatasi, sehingga dioda zener biasanya digunakan untuk membangkitkan tegangan referensi, atau untuk menstabilisasi tegangan untuk aplikasi-aplikasi arus kecil.
Tegangan rusaknya dapat dikontrol secara tepat dalam proses doping. Toleransi dalam 0.05% bisa dicapai walaupun toleransi yang paling biasa adalah 5% dan 10%.
Efek ini ditemukan oleh seorang fisikawan Amerika, Clarence Melvin Zener.
Mekanisme lainnya yang menghasilkan efek yang sama adalah efek avalanche, seperti di dalam dioda avalanche. Kedua tipe dioda ini sebenarnya dibentuk melalui proses yang sama dan kedua efek sebenarnya terjadi di kedua tipe dioda ini. Dalam dioda silikon, sampai dengan 5.6 Volt, efek zener adalah efek utama dan efek ini menunjukan koefisiensi temperatur yang negatif. Di atas 5.6 Volt, efek avalanche menjadi efek utama dan juga menunjukan sifat koefisien temperatur positif.
Dalam dioda zener 5.6 Volt, kedua efek tersebut muncul bersamaan dan kedua koefisien temperatur membatalkan satu sama lainnya. Sehingga, dioda 5.6 Volt menjadi pilihan utama di aplikasi temperatur yang sensitif.
Teknik-teknik manufaktur yang modern telah memungkinkan untuk membuat dioda-dioda yang memiliki tegangan jauh lebih rendah dari 5.6 Volt dengan koefisien temperatur yang sangat kecil. Namun dengan munculnya pemakai tegangan tinggi, koefisien temperatur muncul dengan singkat pula. Sebuah dioda untuk 75 Volt memiliki koefisien panas yang 10 kali lipatnya koefisien sebuah dioda 12 Volt.
Semua dioda di atas, tidak perduli berapapun tenganan rusaknya, biasanya dijual dinamakan dioda Zener.

[sunting] Pemakaian

Dioda Zener biasanya digunakan secara luas dalam sirkuit elektronik. Fungsi utamanya adalah untuk menstabilkan tegangan. Pada saat disambungkan secara parallel dengan sebuah sumber tegangan yang berubah-ubah yang dipasang sehingga mencatu-balik, sebuah dioda zener akan bertingkah seperti sebuah kortsleting (hubungan singkat) saat tegangan mencapai tegangan rusak diode tersebut. Hasilnya, tegangan akan dibatasi sampai ke sebuah angka yang telah diketahui sebelumnya.
Sebuah dioda zener juga digunakan seperti ini sebagai regulator tegangan shunt (shunt berarti sambungan parallel, dan regulator tegangan sebagai sebuah kelas sirkuit yang memberikan sumber tegangan tetap.

SCR

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

Langsung ke: navigasi, cari
Pada gambar terlihat SCR dengan anoda pada kaki yang berulir, Gerbang gate pada kaki yang pendek, sedangkan katoda pada kaki yang panjang
Pada gambar terlihat SCR dengan anoda pada kaki yang berulir, Gerbang gate pada kaki yang pendek, sedangkan katoda pada kaki yang panjang
SCR singkatan dari Silicon Control Rectifier. Adalah Dioda yang mempunyai fungsi sebagai pengendali. SCR atau Tyristor masih termasuk keluarga semikonduktor dengan karateristik yang serupa dengan tabung thiratron. Sebagai pengendalinya adalah gate (G). SCR sering disebut Therystor. SCR sebetulnya dari bahan campuran P dan N. Isi SCR terdiri dari PNPN (Positif Negatif Positif Negatif) dan biasanya disebut PNPN Trioda.
Logo pada skema elektronik untuk SCR:
Guna SCR:
  • Sebagai rangkaian Saklar (switch control)
  • Sebagai rangkaian pengendali (remote control)
Diagram dan skema SCR:
Ada tiga kelompok besar untuk semikonduktor ini yang sama-sama dapat berfungsi sebagai Saklar (Switching) pada tegangan 120 volt sampai 240 volt. Ketiga kelompok tersebut adalah SCR ini sendiri, DIAC dan TRIAC.

Kondensator

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

(Dialihkan dari Kapasitor)
Langsung ke: navigasi, cari
Kondensator (Capasitor) adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad. Ditemukan oleh Michael Faraday (1791-1867). Kondensator kini juga dikenal sebagai "kapasitor", namun kata "kondensator" masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia "condensatore", seperti bahasa Perancis condensateur, Indonesia dan Jerman Kondensator atau Spanyol Condensador.
  • Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairan elektrolit dan biasanya berbentuk tabung.
Berkas:Polarized_kondensator_symbol_3.jpg Lambang kondensator (mempunyai kutub positif dan negatif) pada skema elektronika.
  • Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju yang sering disebut kapasitor (capacitor).
Berkas:Capacitor_symbol.jpg Lambang kapasitor (tidak mempunyai kutub) pada skema elektronika.
Namun kebiasaan dan kondisi serta artikulasi bahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor (capacitor) ataupun sebaliknya yang pada ilmu elektronika disingkat dengan huruf (C).
Satuan dalam kondensator disebut Farad. Satu Farad = 9 x 1011 cm² yang artinya luas permukaan kepingan tersebut menjadi 1 Farad sama dengan 106 mikroFarad (µF), jadi 1 µF = 9 x 105 cm².
Satuan-satuan sentimeter persegi (cm²) jarang sekali digunakan karena kurang praktis, satuan yang banyak digunakan adalah:
  • 1 Farad = 1.000.000 µF (mikro Farad)
  • 1 µF = 1.000.000 pF (piko Farad)
  • 1 µF = 1.000 nF (nano Farad)
  • 1 nF = 1.000 pF (piko Farad)
  • 1 pF = 1.000 µµF (mikro-mikro Farad)
Adapun cara memperluas kapasitor atau kondensator dengan jalan:
  1. Menyusunnya berlapis-lapis.
  2. Memperluas permukaan variabel.
  3. Memakai bahan dengan daya tembus besar.

Resistor

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

Langsung ke: navigasi, cari
Artikel ini perlu dirapikan agar memenuhi standar Wikipedia
Merapikan artikel bisa berupa membagi artikel ke dalam paragraf atau wikifisasi artikel.
Setelah dirapikan, tolong hapus pesan ini.


Berkas:Potentiometer symbol.png
Berkas:Resistor symbol.png
Berkas:Variable resistor symbol.png
Resistor
Variable
Resistor
Simbol resistor (AS dan Jepang)


Berkas:Potentiometer symbol Europe.svg
Berkas:Resistor symbol Europe.svg
Berkas:Variable resistor symbol Europe.svg
Resistor
Variable
resistor
Simbol resistor (Eropa, IEC)
Bentuk fisik resistor
Bentuk fisik resistor
Sebuah resistor sering disebut werstan, tahanan atau penghambat, adalah suatu komponen elektronik yang dapat menghambat gerak lajunya arus listrik.
Resistor disingkat dengan huruf "R" (huruf R besar). Satuan resistor adalah Ohm, yang menemukan adalah George Ohm (1787-1854), seorang ahli fisika bangsa Jerman. Tahanan bagian dalam ini dinamai konduktansi. Satuan konduktansi ditulis dengan kebalikan dari Ohm yaitu mho.
Kemampuan resistor untuk menghambat disebut juga resistensi atau hambatan listrik. Besarnya diekspresikan dalam satuan Ohm. Suatu resistor dikatakan memiliki hambatan 1 Ohm apabila resistor tersebut menjembatani beda tegangan sebesar 1 Volt dan arus listrik yang timbul akibat tegangan tersebut adalah sebesar 1 ampere, atau sama dengan sebanyak 6.241506 × 1018 elektron per detik mengalir menghadap arah yang berlawanan dari arus.
Hubungan antara hambatan, tegangan, dan arus, dapat disimpulkan melalui hukum berikut ini, yang terkenal sebagai hukum Ohm:
R = \frac{V}{I}
di mana V adalah beda potensial antara kedua ujung benda penghambat, I adalah besar arus yang melalui benda penghambat, dan R adalah besarnya hambatan benda penghambat tersebut.
Berdasarkan penggunaanya, resistor dapat dibagi:
  1. Resistor Biasa (tetap nilainya), ialah sebuah resistor penghambat gerak arus, yang nilainya tidak dapat berubah, jadi selalu tetap (konstan). Resistor ini biasanya dibuat dari nikelin atau karbon.
  2. Resistor Berubah (variable), ialah sebuah resistor yang nilainya dapat berubah-ubah dengan jalan menggeser atau memutar toggle pada alat tersebut. Sehingga nilai resistor dapat kita tetapkan sesuai dengan kebutuhan. Berdasarkan jenis ini kita bagi menjadi dua, Potensiometer, rheostat dan Trimpot (Trimmer Potensiometer) yang biasanya menempel pada papan rangkaian (Printed Circuit Board, PCB).
  3. Resistor NTC dan PTS, NTC (Negative Temperature Coefficient), ialah Resistor yang nilainya akan bertambah kecil bila terkena suhu panas. Sedangkan PTS (Positife Temperature Coefficient), ialah Resistor yang nilainya akan bertambah besar bila temperaturnya menjadi dingin.
  4. LDR (Light Dependent Resistor), ialah jenis Resistor yang berubah hambatannya karena pengaruh cahaya. Bila cahaya gelap nilai tahanannya semakin besar, sedangkan cahayanya terang nilainya menjadi semakin kecil.

[sunting] Gelang Warna pada Resistor

Pada Resistor biasanya memiliki 4 gelang warna, gelang pertama dan kedua menunjukkan angka, gelang ketiga adalah faktor kelipatan, sedangkan gelang ke empat menunjukkan toleransi hambatan. Pertengahan tahun 2006, perkembangan pada komponen Resistor terjadi pada jumlah gelang warna. Dengan komposisi: Gelang Pertama (Angka Pertama), Gelang Kedua (Angka Kedua), Gelang Ketiga (Angka Ketiga), Gelang Keempat (Multiplier) dan Gelang Kelima (Toleransi).
Berikut Gelang warna dimulai dari warna Hitam, Coklat, Merah, Jingga, Kuning, Hijau, Biru, Ungu (violet), Abu-abu dan Putih.
Sedangkan untuk gelang toleransi hambatan adalah: Coklat 1%, Merah 2%, Hijau 0,5%, Biru 0,25%, Ungu 0,1%, Emas 5% dan Perak 10%. Kebanyakan gelang toleransi yang dipakai oleh umum adalah warna Emas, Perak dan Coklat.
Warna Gelang Pertama Gelang Kedua Gelang Ketiga (multiplier) Gelang ke Empat (toleransi) Temp. Koefisien
Hitam 0 0 ×100

Coklat 1 1 ×101 ±1% (F) 100 ppm
Merah 2 2 ×102 ±2% (G) 50 ppm
Jingga 3 3 ×103
15 ppm
Kuning 4 4 ×104
25 ppm
Hijau 5 5 ×105 ±0.5% (D)
Biru 6 6 ×106 ±0.25% (C)
Ungu 7 7 ×107 ±0.1% (B)
Abu-abu 8 8 ×108 ±0.05% (A)
Putih 9 9 ×109

Emas

×0.1 ±5% (J)
Perak

×0.01 ±10% (K)
Polos


±20% (M)


Resistor peka cahaya

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

Langsung ke: navigasi, cari
LDR
LDR
Resistor peka cahaya atau fotoresistor adalah komponen elektronik yang resistansinya akan menurun jika ada penambahan intensitas cahaya yang mengenainya. Fotoresistor dapat merujuk pula pada light-dependent resistor (LDR), atau fotokonduktor.
Fotoresistor dibuat dari semikonduktor beresistansi tinggi. Jika cahaya yang mengenainya memiliki frekuensi yang cukup tinggi, foton yang diserap oleh semikonduktor akan menyebabkan elektron memiliki energi yang cukup untuk meloncat ke pita konduksi. Elektron bebas yang dihasilkan (dan pasangan lubangnya) akan mengalirkan listrik, sehingga menurunkan resistansinya.



Transistor

Dari Wikipedia Indonesia, ensiklopedia bebas berbahasa Indonesia.

Langsung ke: navigasi, cari
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Pada umumnya, transistor memiliki 3 terminal. Tegangan atau arus yang dipasang di satu terminalnya mengatur arus yang lebih besar yang melalui 2 terminal lainnya. Transistor adalah komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil, dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori, dan komponen-komponen lainnya.

Daftar isi

[sembunyikan]

[sunting] Cara kerja semikonduktor

Pada dasarnya, transistor dan tabung vakum memiliki fungsi yang serupa; keduanya mengatur jumlah aliran arus listrik.
Untuk mengerti cara kerja semikonduktor, misalkan sebuah gelas berisi air murni. Jika sepasang konduktor dimasukan kedalamnya, dan diberikan tegangan DC tepat dibawah tegangan elektrolisis (sebelum air berubah menjadi Hidrogen dan Oksigen), tidak akan ada arus mengalir karena air tidak memiliki pembawa muatan (charge carriers). Sehingga, air murni dianggap sebagai isolator. Jika sedikit garam dapur dimasukan ke dalamnya, konduksi arus akan mulai mengalir, karena sejumlah pembawa muatan bebas (mobile carriers, ion) terbentuk. Menaikan konsentrasi garam akan meningkatkan konduksi, namun tidak banyak. Garam dapur sendiri adalah non-konduktor (isolator), karena pembawa muatanya tidak bebas.
Silikon murni sendiri adalah sebuah isolator, namun jika sedikit pencemar ditambahkan, seperti Arsenik, dengan sebuah proses yang dinamakan doping, dalam jumlah yang cukup kecil sehingga tidak mengacaukan tata letak kristal silikon, Arsenik akan memberikan elektron bebas dan hasilnya memungkinkan terjadinya konduksi arus listrik. Ini karena Arsenik memiliki 5 atom di orbit terluarnya, sedangkan Silikon hanya 4. Konduksi terjadi karena pembawa muatan bebas telah ditambahkan (oleh kelebihan elektron dari Arsenik). Dalam kasus ini, sebuah Silikon tipe-n (n untuk negatif, karena pembawa muatannya adalah elektron yang bermuatan negatif) telah terbentuk.
Selain dari itu, silikon dapat dicampur dengan Boron untuk membuat semikonduktor tipe-p. Karena Boron hanya memiliki 3 elektron di orbit paling luarnya, pembawa muatan yang baru, dinamakan "lubang" (hole, pembawa muatan positif), akan terbentuk di dalam tata letak kristal silikon.
Dalam tabung hampa, pembawa muatan (elektron) akan dipancarkan oleh emisi thermionic dari sebuah katode yang dipanaskan oleh kawat filamen. Karena itu, tabung hampa tidak bisa membuat pembawa muatan positif (hole).
Dapat disimak bahwa pembawa muatan yang bermuatan sama akan saling tolak menolak, sehingga tanpa adanya gaya yang lain, pembawa-pembawa muatan ini akan terdistribusi secara merata di dalam materi semikonduktor. Namun di dalam sebuah transistor bipolar (atau diode junction) dimana sebuah semikonduktor tipe-p dan sebuah semikonduktor tipe-n dibuat dalam satu keping silikon, pembawa-pembawa muatan ini cenderung berpindah ke arah sambungan P-N tersebut (perbatasan antara semikonduktor tipe-p dan tipe-n), karena tertarik oleh muatan yang berlawanan dari seberangnya.
Kenaikan dari jumlah pencemar (doping level) akan meningkatkan konduktivitas dari materi semikonduktor, asalkan tata-letak kristal silikon tetap dipertahankan. Dalam sebuah transistor bipolar, daerah terminal emiter memiliki jumlah doping yang lebih besar dibandingkan dengan terminal basis. Rasio perbandingan antara doping emiter dan basis adalah satu dari banyak faktor yang menentukan sifat penguatan arus (current gain) dari transistor tersebut.
Jumlah doping yang diperlukan sebuah semikonduktor adalah sangat kecil, dalam ukuran satu berbanding seratus juta, dan ini menjadi kunci dalam keberhasilan semikonduktor. Dalam sebuah metal, populasi pembawa muatan adalah sangat tinggi; satu pembawa muatan untuk setiap atom. Dalam metal, untuk mengubah metal menjadi isolator, pembawa muatan harus disapu dengan memasang suatu beda tegangan. Dalam metal, tegangan ini sangat tinggi, jauh lebih tinggi dari yang mampu menghancurkannya. Namun, dalam sebuah semikonduktor hanya ada satu pembawa muatan dalam beberapa juta atom. Jumlah tegangan yang diperlukan untuk menyapu pembawa muatan dalam sejumlah besar semikonduktor dapat dicapai dengan mudah. Dengan kata lain, listrik di dalam metal adalah inkompresible (tidak bisa dimampatkan), seperti fluida. Sedangkan dalam semikonduktor, listrik bersifat seperti gas yang bisa dimampatkan. Semikonduktor dengan doping dapat dirubah menjadi isolator, sedangkan metal tidak.
Gambaran di atas menjelaskan konduksi disebabkan oleh pembawa muatan, yaitu elektron atau lubang, namun dasarnya transistor bipolar adalah aksi kegiatan dari pembawa muatan tersebut untuk menyebrangi daerah depletion zone. Depletion zone ini terbentuk karena transistor tersebut diberikan tegangan bias terbalik, oleh tegangan yang diberikan di antara basis dan emiter. Walau transistor terlihat seperti dibentuk oleh dua diode yang disambungkan, sebuah transistor sendiri tidak bisa dibuat dengan menyambungkan dua diode. Untuk membuat transistor, bagian-bagiannya harus dibuat dari sepotong kristal silikon, dengan sebuah daerah basis yang sangat tipis.

[sunting] Cara kerja transistor

Dari banyak tipe-tipe transistor modern, pada awalnya ada dua tipe dasar transistor, bipolar junction transistor (BJT atau transistor bipolar) dan field-effect transistor (FET), yang masing-masing bekerja secara berbeda.
Transistor bipolar dinamakan demikian karena kanal konduksi utamanya menggunakan dua polaritas pembawa muatan: elektron dan lubang, untuk membawa arus listrik. Dalam BJT, arus listrik utama harus melewati satu daerah/lapisan pembatas dinamakan depletion zone, dan ketebalan lapisan ini dapat diatur dengan kecepatan tinggi dengan tujuan untuk mengatur aliran arus utama tersebut.
FET (juga dinamakan transistor unipolar) hanya menggunakan satu jenis pembawa muatan (elektron atau hole, tergantung dari tipe FET). Dalam FET, arus listrik utama mengalir dalam satu kanal konduksi sempit dengan depletion zone di kedua sisinya (dibandingkan dengan transistor bipolar dimana daerah Basis memotong arah arus listrik utama). Dan ketebalan dari daerah perbatasan ini dapat dirubah dengan perubahan tegangan yang diberikan, untuk mengubah ketebalan kanal konduksi tersebut. Lihat artikel untuk masing-masing tipe untuk penjelasan yang lebih lanjut.

[sunting] Jenis-jenis transistor

PNP Berkas:JFET_symbol_P.png P-channel
NPN Berkas:JFET_symbol_N.png N-channel
BJT
JFET
Simbol Transistor dari Berbagai Tipe
Secara umum, transistor dapat dibeda-bedakan berdasarkan banyak kategori:
  • Materi semikonduktor: Germanium, Silikon, Gallium Arsenide
  • Kemasan fisik: Through Hole Metal, Through Hole Plastic, Surface Mount, IC, dan lain-lain
  • Tipe: UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET, MESFET, HEMT, SCR serta pengembangan dari transistor yaitu IC (Integrated Circuit) dan lain-lain.
  • Polaritas: NPN atau N-channel, PNP atau P-channel
  • Maximum kapasitas daya: Low Power, Medium Power, High Power
  • Maximum frekwensi kerja: Low, Medium, atau High Frequency, RF transistor, Microwave, dan lain-lain
  • Aplikasi: Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain

[sunting] BJT

BJT (Bipolar Junction Transistor) adalah salah satu dari dua jenis transistor. Cara kerja BJT dapat dibayangkan sebagai dua dioda yang terminal positif atau negatifnya berdempet, sehingga ada tiga terminal. Ketiga terminal tersebut adalah emiter (E), kolektor (C), dan basis (B).
Perubahan arus listrik dalam jumlah kecil pada terminal basis dapat menghasilkan perubahan arus listrik dalam jumlah besar pada terminal kolektor. Prinsip inilah yang mendasari penggunaan transistor sebagai penguat elektronik. Rasio antara arus pada koletor dengan arus pada basis biasanya dilambangkan dengan β atau hFE. β biasanya berkisar sekitar 100 untuk transistor-transisor BJT.

[sunting] FET

FET dibagi menjadi dua keluarga: Junction FET (JFET) dan Insulated Gate FET (IGFET) atau juga dikenal sebagai Metal Oxide Silicon (atau Semiconductor) FET (MOSFET). Berbeda dengan IGFET, terminal gate dalam JFET membentuk sebuah dioda dengan kanal (materi semikonduktor antara Source dan Drain). Secara fungsinya, ini membuat N-channel JFET menjadi sebuah versi solid-state dari tabung vakum, yang juga membentuk sebuah dioda antara antara grid dan katode. Dan juga, keduanya (JFET dan tabung vakum) bekerja di "depletion mode", keduanya memiliki impedansi input tinggi, dan keduanya menghantarkan arus listrik dibawah kontrol tegangan input.
FET lebih jauh lagi dibagi menjadi tipe enhancement mode dan depletion mode. Mode menandakan polaritas dari tegangan gate dibandingkan dengan source saat FET menghantarkan listrik. Jika kita ambil N-channel FET sebagai contoh: dalam depletion mode, gate adalah negatif dibandingkan dengan source, sedangkan dalam enhancement mode, gate adalah positif. Untuk kedua mode, jika tegangan gate dibuat lebih positif, aliran arus di antara source dan drain akan meningkat. Untuk P-channel FET, polaritas-polaritas semua dibalik. Sebagian besar IGFET adalah tipe enhancement mode, dan hampir semua JFET adalah tipe depletion mode.


Kumpulan Tugas-Tugas


Thyristor

14 Nopember 2007
SCR, TRIAC dan DIAC
Thyristor berakar kata dari bahasa Yunani yang berarti ‘pintu’. Dinamakan demikian barangkali karena sifat dari komponen ini yang mirip dengan pintu yang dapat dibuka dan ditutup untuk melewatkan arus listrik. Ada beberapa komponen yang termasuk thyristor antara lain PUT (programmable uni-junction transistor), UJT (uni-junction transistor ), GTO (gate turn off switch), photo SCR dan sebagainya. Namun pada kesempatan ini, yang akan kemukakan adalah komponen-komponen thyristor yang dikenal dengan sebutan SCR (silicon controlled rectifier), TRIAC dan DIAC. Pembaca dapat menyimak lebih jelas bagaimana prinsip kerja serta aplikasinya. Baca entri selengkapnya »

Simbol Elektronika

14 Nopember 2007

Semikonduktor

14 Nopember 2007
Semikonduktor
Prinsip Dasar
Semikonduktor merupakan elemen dasar dari komponen elektronika seperti dioda, transistor dan sebuah IC (integrated circuit). Disebut semi atau setengah konduktor, karena bahan ini memang bukan konduktor murni. Bahan-bahan logam seperti tembaga, besi, timah disebut sebagai konduktor yang baik sebab logam memiliki susunan atom yang sedemikian rupa, sehingga elektronnya dapat bergerak bebas. Baca entri selengkapnya »

Induktor

14 Nopember 2007
Induktor
Masih ingat aturan tangan kanan pada pelajaran fisika ? Ini cara yang efektif untuk mengetahui arah medan listrik terhadap arus listrik. Jika seutas kawat tembaga diberi aliran listrik, maka di sekeliling kawat tembaga akan terbentuk medan listrik. Dengan aturan tangan kanan dapat diketahui arah medan listrik terhadap arah arus listrik. Caranya sederhana yaitu dengan mengacungkan jari jempol tangan kanan sedangkan keempat jari lain menggenggam. Arah jempol adalah arah arus dan arah ke empat jari lain adalah arah medan listrik yang mengitarinya. Baca entri selengkapnya »

Pengenalan PCB

14 Nopember 2007
Contoh PCB
Dalam kehidupan sehari-hari tentunya Anda sering berhubungan dengan peralatan elektronika seperti Televisi, Komputer dan yang tak asing lagi yaitu Radio. Di dalam peralatan tersebut terdapat banyak komponen-komponen elektronika seperti resistor, transistor, kapasitor dan lain sebagainya. Coba saja Anda bayangkan bagaimana menyusun komponen elektronika yang mungkin jumlahnya ratusan itu bila tidak ada papan rangkaian elektronika yang disebut PCB ( Printing Circuit Board ). Baca entri selengkapnya »

Power Supply (Catu Daya)

13 Nopember 2007
Power Supply (Catu Daya)
1. Prinsip Kerja Catu Daya Linear
Perangkat elektronika mestinya dicatu oleh suplai arus searah DC (direct current) yang stabil agar dapat bekerja dengan baik. Baterai atau accu adalah sumber catu daya DC yang paling baik. Namun untuk aplikasi yang membutuhkan catu daya lebih besar, sumber dari baterai tidak cukup. Sumber catu daya yang besar adalah sumber bolak-balik AC (alternating current) dari pembangkit tenaga listrik. Untuk itu diperlukan suatu perangkat catu daya yang dapat mengubah arus AC menjadi DC. Pada tulisan kali ini disajikan prinsip rangkaian catu daya (power supply) linier mulai dari rangkaian penyearah yang paling sederhana sampai pada catu daya yang ter-regulasi. Baca entri selengkapnya »

Resistor

13 Nopember 2007
Resistor
  • Ringkasan Teori
Pada dasarnya semua bahan memiliki sifat resistif namun beberapa bahan seperti tembaga, perak, emas dan bahan metal umumnya memiliki resistansi yang sangat kecil. Bahan-bahan tersebut menghantar arus listrik dengan baik, sehingga dinamakan konduktor. Kebalikan dari bahan yang konduktif, yaitu bahan material seperti karet, gelas, karbon memiliki resistansi yang lebih besar menahan aliran elektron sehingga disebut sebagai isolator. Baca entri selengkapnya »

CARA-CARA MENYOLDER

11 Nopember 2007
Soldering (proses menyolder) didefinisikan dengan “menggabungkan beberapa logam (metal) secara difusi yang salah satunya mempunyai titik cair yang relatif berbeda”. Dengan kata lain, kita bisa menggabungkan dua atau lebih benda kerja (metal) dimana salah satunya mempunyai titik cair relatif lebih rendah, sehingga metal yang memiliki titik cair paling rendah akan lebih dulu mencair. Ketika proses penyolderan (pemanasan) di hentikan, maka logam yang mencair tesebut akan kembali membeku dan menggabungkan secara bersama-sama metal yang lain. Proses menyolder biasanya diaplikasikan pada peralatan elektronik untuk menempelkan/menggabungkan komponen elektronika pada papan circuit (PCB). Baca entri selengkapnya »

Dioda

4 Nopember 2007
1. Teori Dasar
Dioda ialah jenis VACUUM tube yang memiliki dua buah elektroda. Dioda tabung pertama kali diciptakan oleh seorang ilmuwan dari Inggris yang bernama Sir J.A. Fleming (1849-1945) pada tahun 1904.
Gambar 3.1 Struktur Dioda
Struktur dan skema dari dioda dapat dilihat pada gambar di atas.
Pada dioda, plate diletakkan dalam posisi mengelilingi katoda sedangkan heater disisipkan di dalam katoda. Elektron pada katoda yang dipanaskan oleh heater akan bergerak dari katoda menuju plate.

4.1 Pendahuluan
Didalam perangkat handphone banyak komponen yang digunakan seperti:Transistor, IC (Intergrated Citcuit), Dioda, dan sebagainya. Untuk dapat mengerti bekerjanya rangkaian pada perangkat handphone maka harus dipelajari sifat dari komponen-komponen yang penting. Pada bab ini akan dibicarakan komponen-komponen yang terdapat pada perangkat handphone secara garis besar dan bekerjanya rangkaian yang penting.
Komponen yang terdapat pada perangkat handphone dapat di klasifikasikan menjadi dua bagian, yaitu komponen internal dan external
4.2 Komponen Internal

Komponen internal adalah komponen yang terdapat pada mesin handphone, dimana komponennya terpasang pada papan PCB (Printed Circuit Board).komponen internal dapat digolongkan dalam bebrapa golangan yaitu:
4.2.1 Komponen pasif
Yang dimaksud dengan komponen pasif adalah komponen-komponen elektronika yang tidak dapat menghasilkan tenaga apabila di aliri aliran listrik.
Beberapa contoh komponen yang termasuk pasif adalah: tahanan (Resistor), Kapasitor (kondensator),dan sebagainya.
4.2.1.1 Resistor
Tahanan listrik dalam bidang elektronika disebut juga resistor atau resistence. Dalam bahasa belanda dikenal dengan nama Werstand.
Tahanan listrik adalah komponen yang paling banyak dipergunakan dalam rangkaian elektronika ,hal ini di sebabkan karena sifat dan fungsi dari tahanan itu sendiri.
Besar kecilnya nilai tahanan dapat dinyatakan dengan satuan Ohm atau ditulis dengan huruf latin Ω (omega) dan notasinya ditulis dengan huruf R.
Bentuk fisik dari tahanan adalah seperti pada gambar di bawah ini.
Fungsi dari pemasangan tahanan (resistor) dalam suatu rangkaian adalah:
Ø sebagai pembatasan atau pengatur arus.
Ø Sebagai pengatur tegangan.
Ø Sebagai pembagi tegangan.
4.2.1.1 Kondensator
Seperti halnya resistor, kondensator adalah termasuk salah satu komponen pasif yang banyak dipergunakan dalam rangkaian elektronika.
Kondensator dalam bidang elektronika disebut juga kapasitor atau condenser.
Kapasitor berasal dari kata Capasitance atau kapasitas yang artinya adalah kemampuan untuk menyimpan aliran listrik untuk sementara waktu.
Symbol dari kondensator adalah seperti pada gambar dibawah ini:



Besarnya kapasitas dari kondensator dinyatakan dengan satuan farad (F) dan notasinya ditulis dengan huruf capital C.
Nama farad diambil sebagai tanda penghargaan kepada seorang pencipta kondensator yang bernama Michael Faraday.
Dalam praktek biasanya satuan Farad (F) dianggap sangat terlalu besar, sehingga dalam pemakaiannya satuan farad diperkecil menjadi:
Mikro Farad disingkat µF
Nano Farad disingkat nF
Piko Farad disingkat pF
Perbandingan satuan-satuan tersebut adalah:
1 Farad (F) = 1.000.000 µF (µF=mfd)
1 mikro Farad (µF) = 1.000 nF
1 nano Farad (nF) = 1.000 pF
Tujuan penggunaan kondensator dalam suatu rangkaian elektronika adalah dengan maksud:
Ø Sebagai kopling antara rangkaian yang satu dengan yang lainnya (pada rangkaian Power Supply).
Ø Sebagai filter dalam rangkaian Power Supply.
Ø Sebagai pembangkit frekuensi dalam rangkaian antenna.
Ø Menghilangkan bouncing (loncatan api) bila di pasang pada saklar.
4.2.1 Komponen aktif
Yang dimaksud dengan komponen aktif adalah komponen elektronika yang bila dialiri aliran listrik atau signal akan menghasilkan tenaga.
Yang termasuk dalam komponen aktif diantaranya adalah: Dioda Semikonduktor, Transisitor, Intergrated Circuit (IC).
4.2.1.1 Dioda Semikonduktor
Dioada adalah suatu bahan semikonduktor yang dibuat dari bahan yang disebut PN Juntion yaitu suatu bahan campuran yang terdiri dari bahan positif (P type) dan bahan negative (N type).
Bahan positif (P type) adalah bahan campuran yang terdiri dari Germanium atau Silikon dengan Aluminium yang mempunyai sifat kekurangan electron dan persifat positif.
Bahan negative (N type) adalah bahan campuran yang terdiri dari Germanium atau Silikon dengan Fosfor yang mempunyai kelebihan electron dan bersifat negative.
Apabila kedua bahan tersebut dipertemukan maka akan menjadi komponen aktif yang disebut Dioda.
Pada gambar terlihat pada bagian yang terdiri dari bahan P type akan membentuk kaki yang disebut kaki Anoda dan bagian yang terdiri dari bahan N type akan membentuk Katoda. Dari uraian di atas dapat ditarik kesimpulan bahwa dioda adalah komponen yang memiliki 2 buah kaki seperti terlihat pada symbol dibawah ini.

Pada dioda, arus listrik hanya dapat mengalir dari kutub Anoda ke kutub Katoda sedangkan arus yang mengalir dari Katoda akan ditahan oleh bahan katoda.
Dengan adanya prinsip seperti ini Dioda dapat dipergunakan sebagai:
Ø Penyearah arus dan tegangan listrik.
Ø Pengamanan arus dan tegangan listrik.
Ø Pemblokir arus dan tegangan listrik.
4.2.1.1 Transistor
Kalau kita perhatikan hampir dalam setiap rangkaian elektronika masa sekarang ini banyak di jumpai satu atau beberapa buah komponen yang bentuknya kecil dan warnanya hitam yang dilengkapi dengan 3 buah kaki. Komponen tersebut dinamakan transistor. Transistor tersebut termasuk juga dalam jenis komponen aktif.

Nama transistor berasal dari kata transfer dan resistor, transfer artinya mengalihkan atau membuat perubahan sedangkan resistor adalah suatu bahan yang tidak dapat menghantarkan arus listrik.
Jadi arti dari transistor adalah merubah bahan yang tidak dapat menghantarkan aliran listrik menjadi bahan penghantar atau setengah penghantar atau disebut juga bahan semikonduktor.
Transisitor pada umumnya dipergunakan sebagai penguat atau amplifier.
Seperti juga halnya dengan dioda, transistor juga dibuat dari bahan germanium, silicon dan indium.
Transistor sendiri sebenarnya adalah hasil pengembangan dari 2 buah dioda jenis PN dan NP yang dipertemukan sehingga akan membentuk atau elektoda yang berfungsi sebagai pengontrol pertemuan antara bahan PN dan NP tersebut.
4.2.1.1 IC (Intergrated Circuit).
Perkembangan teknologi elektronika telah berkembang dengan pesatnya. Hal ini ditandai dengan bermunculannya produk-produk baru yang disebut Intergrated Circuit (IC). Komponen IC tersebut dibentuk dari beberapa macam komponen dirangkai menjadi satu rangkaian yang terintergrasi dalam bentuk sebuah chip.
Dengan memasang beberapa buah komponen IC telah memungkinkan seseorang dapat menciptakan suatu perangkat elektronika yang moderen seperti computer dan yang lainnya.

Seperti terlihat pada gambar di atas.bentuk fisik dari komponen IC adalah kecil dan berwarna hitam yang dibuat dari bahan silicon.
Berbeda dengan transistor, sekalipun bentuknya kecil, IC memiliki banyak kaki. Banyaknya kaki tergantung dari banyaknya komponen yang membentuk IC tersebut.
Fungsi dari IC tentunya akan bermacam-macam tergantung rangkaian yang diintergrasikannya itu.
4.2.2.4 Perkembangan IC Handphone
Perkembangan teknologi Hanphone pada generasi sekarang begitu pesat, sehingga fungsi handphone makin canggih dengan tambahan-tambahan fitur seperti kamera digital, radio, lcd berwarna dengan resolusi tinggi dll.
Pada handphone generasi lama ukurannya begitu besar, padahal belum terdapat fitur-fitur canggih di dalamnya. Mungkin yang kita bayangkan sebelumnya jika handphone di tambah fitur-fitur canggih maka ukuran handphone akan makin besar.
Dengan kemajuan teknologi semikonduktor yaitu IC (Intergrated Circuit) ukuran Handphone makin kecil padahal terdapat tambahan-tambahan fitur didalamnya. Hal tersebut di sebabkan rangkaian system handphone sudah banyak yang di gabungkan di dalam satu IC, sehingga sudah tidak lagi membutuhkan tempat yang besar. Akan tetapi bila bermasalah pada salah satu system tersebut, maka harus diganti keseluruhannya karena sudah dibuat satu packing.
IC yang paling banyak dipasaran diantaranya:
Ø UEM
Pada ponsel Nokia terdapat IC UEM (Universal elktronik module), pada IC tersebut merupakan gabungan subsistem :
ü Power supply
ü Control charging
ü UI driver
ü Multy mode converter
ü Audio amplifier
ü Eeprom
ü Booster SIMCard
ü Dll
Ø Helga dan Mjoiner
Pada ponsel nokia terdapat IC Helga dan Mjoiner, pada IC tersebut merupakan gabungan subsistem:
ü Processor RF
ü LNA (low noise Amplifier)
Ø CCONT
IC CCONT terdapat pada ponsel nokia type lama seperti:3310,8210,2100. pada IC tersebut merupakan gabungan subsistem:
ü Power Supply
ü Booster Sim Card
Ø COBBA
IC COBBA terdapat pada ponsel nokia type lama seperti:3310,8210,2100. pada IC ini terdapat SubSistem DSP (Digital Signal Proccesor) yang meliputi:
ü Multy Mode Converter (A/D-D/A Converter)
ü Audio Proccesor
Ø Hagar
IC Hagar terdapat pada ponsel nokia type lama seperti:3310,8210,2100. pada IC ini terdapat SubSistem Proccesor RF (Buffer)
4.2 Komponen Eksternal
komponen external adalah komponen yang terdapat pada handphone, dimana komponennya terpasang di luar papan PCB (Printed Circuit Board).komponen external dapat diklasifikasikan dalam beberapa bagian, yaitu:
4.2.1 Komponen UI (User Interface)
4.2.1.1 Keypad/Keyboard
Keyboard/keypad adalah alat perintah kepada sistem baseband,dimana perintah-perrintah tersebut utnuk meng-input alfanumerik dan grafis, diantaranya:
ü Tombol on/off
ü Tombol untuk mengetikan angka, huruf.
ü Tombol perintah dari pengguna (menu)

4.2.1.1 Mikrophone
Input suara yang di hasilkan oleh suara manusia akan di terima oleh mikrophone dimana gelombang suara tersebut akan dirubah menjadi gelombang elektromagnetik untuk di teruskan kepada sistem audio prosesor.

4.2.1.1 Earpeace/ Speakers
Output pada audio proccesor masih berbentuk gelombang elektromagnetik dan akan di teruskan kepada earpiece / speaker untuk di rubah menjadi getaran suara yang akan merambat pada udara agar dapat di dingar oleh telinga manusia.
4.2.1.1 LCD
Lcd merupakan alat media informasi yang berbentuk tampilan layar pada ponsel.lcd terdapat berbagai macam model, pada ponsel type lama lcd masih hitam putih dan pada ponsel sekarang sudah berwarna dimana sistem pewarnaannyapun berbeda-beda kualitasnya tergantung dari banyaknya warna yang akan tertampil dan banyaknya sel (pixel).
4.2.1.1 Buzzer
Alat output yang berfungsi untuk mengubah gelombang elektromagnetik yang di berikan oleh baseband menjadi gelombang suara yang merambat pada udara dimana rambatan gelombang tersebut akan terdengar oleh manusia sebagai music tandanya telepon masuk atau sms masuk.
4.2.1.1 Vibrator

Vibrator merupakan motor listrik kecil (dinamo) yang mempunyai bandul yang tidak seimbang,. disaat bandul tersebut berputar dengan cepat, maka akan menghasilkan getaran lembut yang akan terasa oleh manusia.

4.2.1.1 LED

Berfungsi sebagai penerangan pada layar tampilan (LCD) juga pada keypad. Led merupakan dioda yang akan menghasilkan cahaya jika diberi muatan listrik oleh baseband.

4.2.1.1 Infra Red
Infrared dapat difungsikan sebagai media pengiriman data ataupun penerimaan data, prosesnya yaitu dengan menggunakan signal infra merah ponsel dapat di koneksikan dengan komputer ataupun kepada ponsel lain.

4.2.1.1 Bluetooth
Bluetooth fungsinya sama dengan inframerah hanya saja pada bluetooth menggunakan sistem radio untuk pengiriman ataupun penerimaan data. Kualitas bluetooth lebih baik ke timbang menggunakan infra red karena bluetooth dapat di gunakan pada jarak yang cukup jauh bahkan bisa mencapai 1kilometer dan tidak terpengaruh oleh halangan – halangan.

4.3.1.10 Kamera
4.3.2 Komponen Koneksi
Komponen koneksi adalah komponen yang akan mengkoneksikan dengan alat lain, seperti charge, kartu sim, dll.

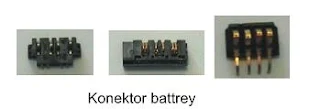

4.3.2.1 Konektor Battery
Konektor battery alat yang menghubungkan battery dengan mesin ponsel.

4.3.2.1 SIM Reader
Simcard reader adalah komponen untuk mengkoneksikan kartu SIM kepada mesin ponsel.

4.3.2.1 Plug In
Plug in adalah komponen untuk mengkoneksikan trafo charge, handsfree, kepada mesin ponsel.

4.3.2.1 Rubber
Rubber terbuat dari karet silicon yang mempunyai serat penghantar untuk mengkoneksikan LCD atau biasanya digunakan untuk mengkoneksikan Microphone ke PCB.
4.3.2.2 Fleksibel
Fleksibel merupakan sebuah alat penghatar seperti kabel, hanya saja terdapat banyak jalur. Fleksibel biasanya digunakan untuk mengkoneksikan LCD ke PCB.
4.3.2.1 Keytone
keytone adalah alat untuk menghubungkan interface keypad, bahan yang menghubungkannya ada yang menggunakan bahan karbon dan terbuat dari seng. Biasanya yang terbuat dari karbon sering kali rusak.
KOMPONEN-KOMPONEN PADA PAPAN INDUK
Mikropemproses
Mikropemproses atau CPU ialah sebuah cip berbentuk segiempat bujur yang dipasang pada bahagian atas sebelah kanan papan induk. Fungsi utamanya di dalam sebuah komputer ialah memproses data dan maklumat yang diterima daripada peranti input. Kita boleh mengenalpasti cip ini dengan memerhatikan aksara yang tertulis pada cip berkenaan yang mana menunjukkan kelajuan dan jenis litar bersepadu yang digunakan.
Slot perhubungan
Ianya terletak di bahagian belakang papan induk. Kad-kad komputer seperti kad grafik dan kad audio akan dimasukkan ke dalam slot perhubungan ini. Anda boleh memasangkan kad pada mana-mana slot perhubungan yang ada. Slot perhubungan ini juga dikenali sebagai bas sistem ataupun bas (bus) sahaja. Jika anda perhatikan secara teliti, anda akan dapat melihat beberapa baris wayar atau surih pada papan induk yang menghala ke kanan dan ke kiri bermula daripada slot perhubungan. Gabungan wayar bersurih ini berserta dengan beberapa cip sokongan yang terletak berhampiran itulah yang dikenali sebagai bas sistem.

MAKALAH INTERNET

BAB I PENDAHULUAN   1.1       Larat Belakang Pada awalnya Internet merupakan jaringan komputer yang dibentuk oleh Departemen Pertahana...

COMMENT
